IL POSIZIONATORE È FORNITO NON TARATO. ACTUATECH S.P.A. NON SI RITIENE RESPONSABILE DEL SET-UP.

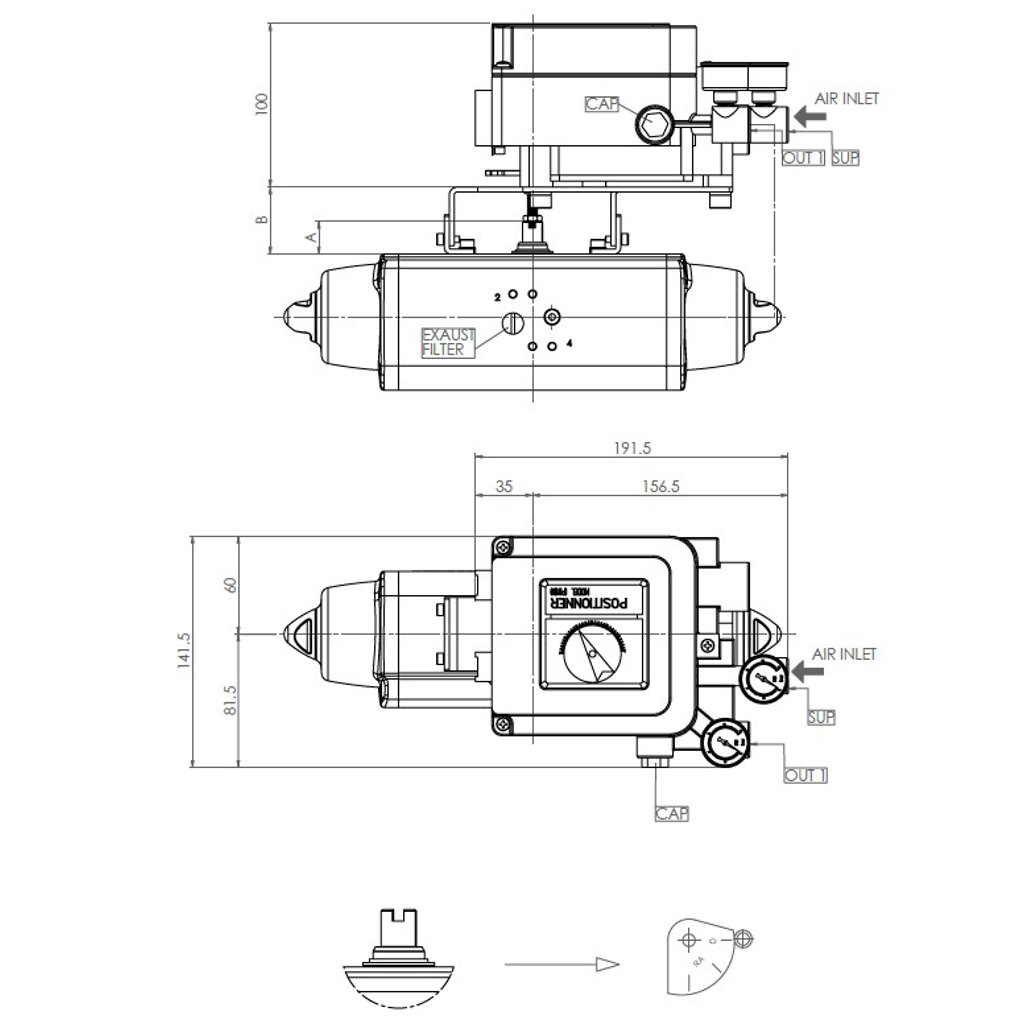

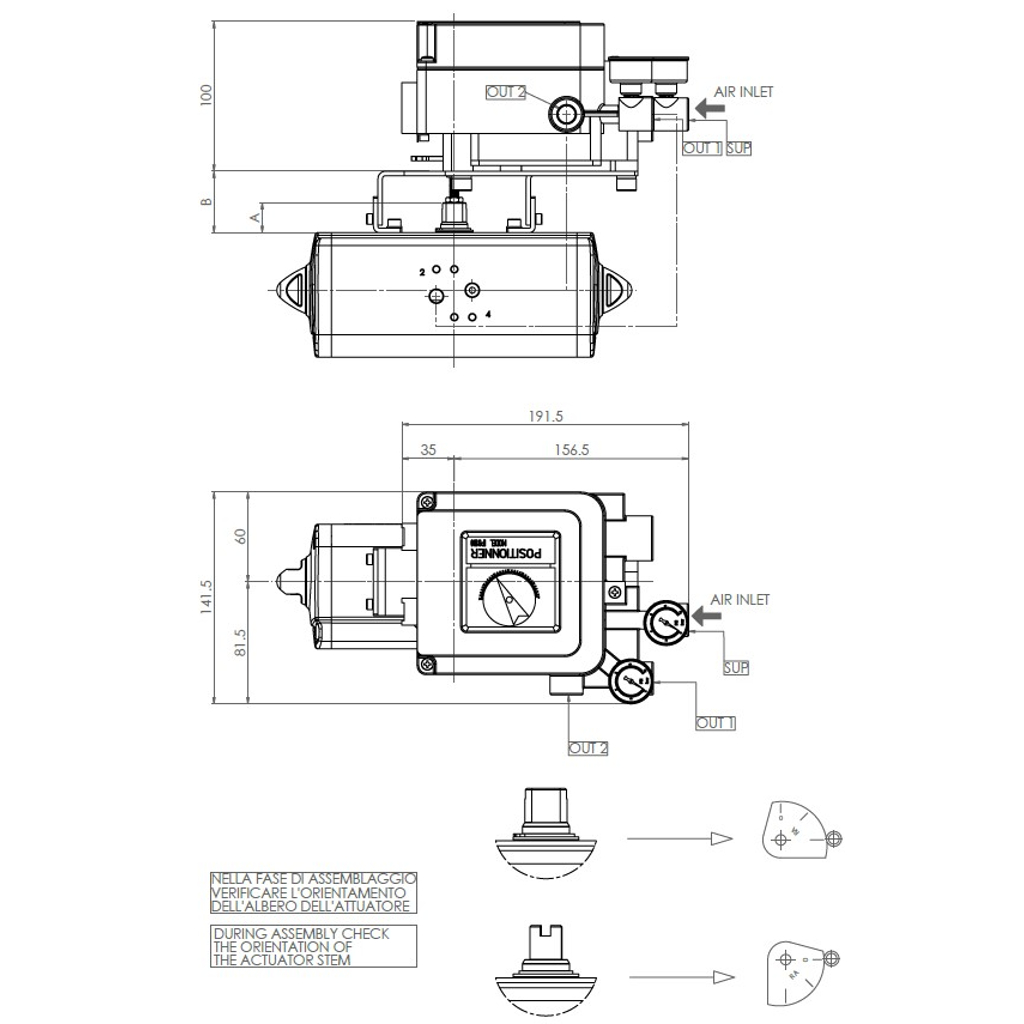

DESCRIZIONE Il posizionatore elettropneumatico a camma è particolarmente adatto per l’azionamento proporzionale di attuatori sia GD che GS. Il posizionatore è collegato all’attuatore tramite una staffa che viene bloccata sulla foratura dell’attuatore. Un segnale regolante elettrico, dato da: termostato, viscosimetro, pressostato,ecc. viene inviato al posizionatore che in base al valore di tale segnale regola l’angolo di apertura o di chiusura della valvola. L’azione oraria o antioraria può essere modificata senza utilizzare parti addizionali, basta rovesciare la camma interna e invertire i collegamenti verso l’attuatore.

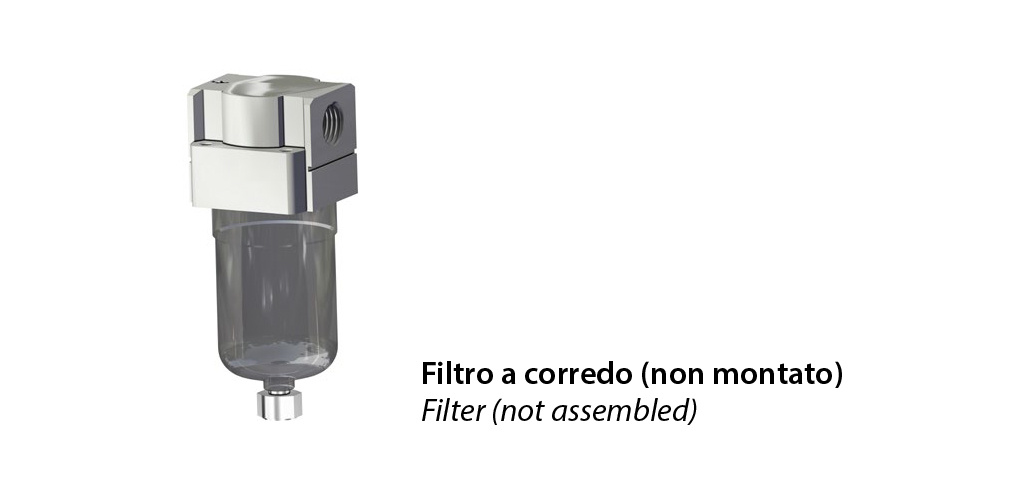

CARATTERISTICHE PRINCIPALI - Alimentazione: aria non lubrificata e filtrata a 5µ - Corrente in ingresso: 4÷20 mA DC - 2 manometri:1 per pressione di linea (SUPPLY),1 per pressione di comando (OUT1). - Resistenza di entrata: 235 ± 15 Ohm (4÷20 mA DC) - Connessioni pneumatiche: 1/4 NPT - Connessioni elettriche : M20 x 1,5 - Linearità: < ±2% F.S. - Sensibilità: < 0,5% F.S. - Consumo d’aria: da 5 Nl/min. (P=1,4 bar) a 11 Nl/min. (P=4 bar) - Temperatura di esecizio: da -20°C a +80°C - Grado di protezione ambientale: IP65 (conforme a IEC Pub.60529) - Costruzione a sicurezza intrinseca: II 2 G Ex ib IIC T5/T6
CERTIFICAZIONI - Dichiarazione di conformità ATEX II 2 G Ex ib IIC T5/T6 + altre a richiesta.
SMC - IP 8100
NOTE I posizionatori pneumatici ed elettropneumatici vengono forniti a richiesta regolati e montati utilizzando tubi in alluminio rivestito e raccordi rapidi.
Regolazione A = 0° - 90°: - Segnale di comando 4mA: posizione chiuso - Segnale di comando 20mA: posizione aperto Regolazione D = 90° - 0°: - Segnale di comando 4mA: posizione aperto - Segnale di comando 20mA: posizione chiuso
Per altre informazioni vedere il manuale d’uso e manutenzione.
